La réussite de l’installation d’une piscine dépend étroitement de la conception du schéma local technique piscine. Ce dernier constitue la colonne vertébrale du fonctionnement optimal de l’équipement piscine, en assurant notamment une gestion efficace de la filtration piscine, de la pompe piscine, et du câblage électrique piscine. Sans une planification précise, le local technique peut vite devenir un casse-tête, perturbant l’entretien piscine et la fiabilité de l’ensemble. D’ailleurs, ce guide explore en profondeur chaque étape essentielle pour concevoir un local technique fonctionnel, à vocation durable et parfaitement adapté à son environnement. Qu’il s’agisse d’une piscine traditionnelle ou d’une piscine écologique, chaque détail compte et mérite une attention particulière.
Les avancées techniques et la diversité des matériels disponibles aujourd’hui rendent crucial le choix judicieux de chaque composant du local technique piscine. De l’emplacement des tuyauteries aux raccordements électriques en passant par le choix de la pompe, tous ces éléments interagissent pour améliorer non seulement la sécurité mais également la longévité de l’installation piscine. Chaque installation est unique, et c’est dans cette optique que ce guide détaille des exemples concrets, ainsi que les bonnes pratiques incontournables, pour garantir la sérénité des propriétaires et la qualité de leurs baignades. Par ailleurs, une attention particulière est portée aux régulations et normes en vigueur pour ne rien laisser au hasard.
Éléments essentiels du schéma local technique piscine pour une installation piscine optimale

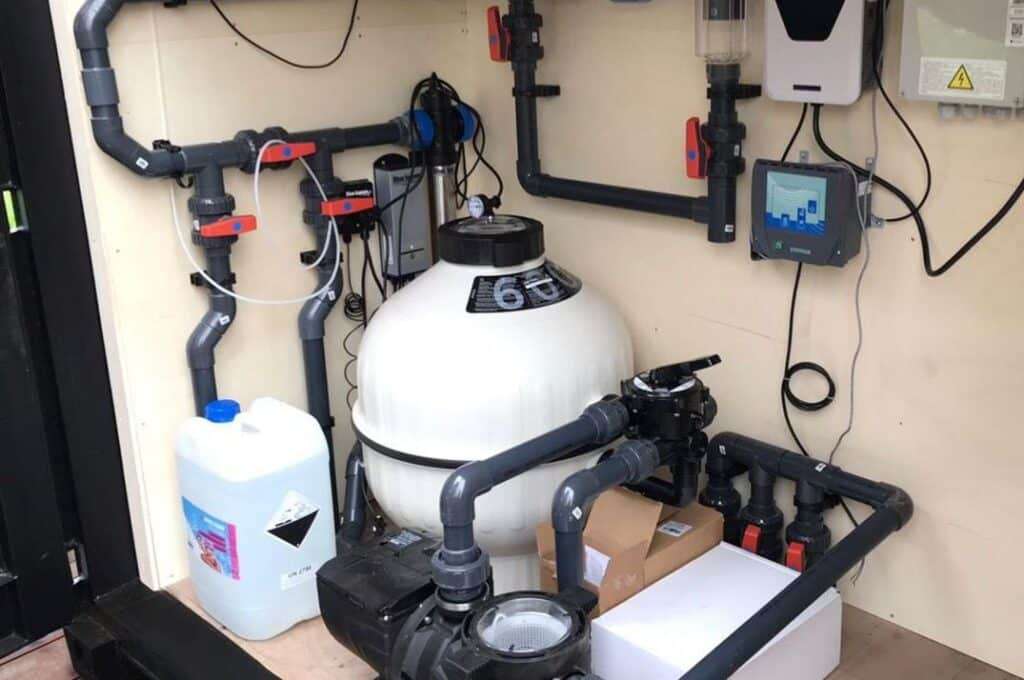

Le schéma local technique d’une piscine est un document-clé qui illustre la disposition et le fonctionnement des équipements piscine, incluant la pompe piscine, le système de filtration piscine, le circuit hydraulique et le câblage électrique piscine. La première étape réside dans le choix de l’emplacement du local technique piscine. Celui-ci doit être proche de la piscine pour limiter la perte de charge hydraulique, tout en étant accessible pour l’entretien piscine. La dimension du local doit permettre d’accueillir aisément tous les équipements, en garantissant une bonne aération et une protection contre l’humidité.
Un schéma typique comprend plusieurs zones fonctionnelles : la zone de filtration, la zone de gestion électrique et la zone de stockage des produits chimiques. La filtration piscine repose souvent sur un filtre à sable ou à cartouche, associé à une pompe piscine dimensionnée pour assurer un débit adapté au volume d’eau. Par ailleurs, le câblage électrique piscine doit respecter les normes de sécurité spécifiques aux milieux humides, notamment la norme NF C 15-100, qui impose l’usage de disjoncteurs différentiel pour éviter tout risque d’électrocution.
Disposition et équipement indispensables
Une bonne conception garantit que les tuyaux sont conduits de façon ordonnée, avec un clapet anti-retour bien positionné pour préserver l’efficacité du système de circulation. Des vannes de réglage permettent de moduler les flux. Le local technique piscine doit aussi inclure un système de dégazage pour évacuer les bulles d’air qui pourraient compromettre la pompe piscine.
Enfin, le choix des matériaux est crucial : il faut privilégier des équipements résistants à la corrosion et à l’humidité, tant pour la tuyauterie que pour les armoires électriques. Le câblage électrique piscine doit être conduit dans des gaines étanches et identifié clairement dans le schéma local technique. Ces précautions évitent les pannes et facilitent les interventions futures, rendant la maintenance plus sécurisée et efficiente.
Pour en savoir plus sur les solutions écologiques en piscine :
Découvrez les avantages d’une piscine écologique innovante qui combine modernité et respect de l’environnement tout en intégrant un local technique adapté.
Les étapes pratiques pour le câblage électrique piscine intégré dans un local technique piscine
La sécurisation du câblage électrique piscine est une priorité absolument incontournable pour toute installation piscine. Dans un local technique piscine, cet aspect doit être envisagé dès la conception du schéma local technique. Le câblage électrique doit être conçu pour alimenter plusieurs équipements : pompe piscine, éclairage, systèmes de traitement automatique de l’eau et, éventuellement, chauffage ou robot de nettoyage automatique.
Il est primordial de suivre les normes d’installation électriques spécifiques au domaine de la piscine, notamment l’installation d’un disjoncteur différentiel haute sensibilité (30 mA) pour protéger les utilisateurs contre les risques d’électrocution sous l’humidité ambiante. Le passage des câbles doit être effectué dans des gaines étanches, résistantes aux agressions externes. Par ailleurs, un système de sectionnement rapide peut être prévu dans le schéma local technique, afin de couper l’alimentation en cas d’urgence ou d’intervention sur les équipements piscine.
Les éléments clés du câblage et leur rôle
Voici une liste des composants essentiels au câblage dans un local technique piscine :
- Disjoncteurs différentiels : protègent le circuit électrique contre les fuites de courant.
- Transformateurs : pour alimenter les luminaires basse tension.
- Bornes de raccordement : assurent la connexion stable des câbles.
- Interrupteurs horaires : contrôlent automatiquement les cycles de filtration piscine.
- Prises électriques étanches : pour batteries de secours ou outils de maintenance.
Chaque composant doit être placé en tenant compte des spécificités du local technique piscine, et intégré dans le schéma local technique en respectant un principe de clarté, facilitant la lecture et la maintenance. Une bonne gestion du câblage électrique piscine garantit non seulement la sécurité, mais aussi une efficacité énergétique notable sur le long terme.
Optimiser la filtration piscine et la pompe piscine selon le volume d’eau : conseils pratiques
Le rôle central de la filtration piscine est d’assurer une eau propre, claire, et dépourvue d’impuretés. La pompe piscine, quant à elle, entretient la circulation nécessaire à la filtration. Le schéma local technique doit impérativement intégrer ces équipements dimensionnés selon le volume d’eau et la fréquence d’utilisation de la piscine.
Le débit de la pompe piscine doit permettre de renouveler l’intégralité de l’eau en 4 heures environ. Ce principe est clé pour un fonctionnement efficace et éviter l’apparition d’algues ou de bactéries. Par exemple, pour une piscine familiale d’un volume de 50 000 litres, une pompe avec un débit de 12 à 15 m³/h sera nécessaire, associée à un filtre adapté. Ce calcul s’appuie sur les caractéristiques de la plomberie et le schéma hydraulique préétabli dans le local technique piscine.
Critères de choix de pompe et filtration piscine
Voici quelques paramètres à prendre en compte :
- Débit nominal : correspond à la capacité de pompe en m³/h en conditions normales.
- Hauteur manométrique totale : représente la pression que doit supporter la pompe, influencée par le parcours des tuyaux et les accessoires.
- Type de filtration : sable, cartouche, ou diatomée selon la finesse du filtrat recherchée.
- Consommation énergétique : favorisez des pompes à haut rendement pour réduire les coûts d’exploitation.
| Volume de la piscine (litres) | Débit conseillé (m³/h) | Type de pompe recommandé | Type de filtre adapté |
|---|---|---|---|
| 20 000 | 6-8 | Pompe monophasée standard | Filtre à cartouche |
| 50 000 | 12-15 | Pompe centrifuge haut rendement | Filtre à sable |
| 100 000 | 20-25 | Pompe triphasée | Filtre à diatomée |
Le rôle du schéma local technique piscine dans l’entretien piscine régulier
Un schéma local technique bien conçu simplifie grandement les opérations d’entretien piscine, qui sont indispensables pour conserver une eau toujours saine et un équipement en état de marche. En effet, ce document permet d’identifier rapidement les différents composants, leurs connexions, ainsi que le cheminement hydraulique et électrique de l’installation.
Cette lisibilité s’avère particulièrement utile lors des vérifications régulières ou lors d’une intervention de maintenance. Par exemple, un problème récurrent dans certains locaux techniques concerne le colmatage du système de filtration ou une fuite dans la tuyauterie, qui peut être localisée en suivant précisément les indications du schéma local technique. De même, le remplacement d’une pompe piscine usée ou d’un filtre est facilité grâce à cette cartographie détaillée.
Avantages pratiques du schéma lors d’un entretien piscine
- Maintenance rapide : localisation immédiate des circuits et composants.
- Prévention : repérage des points sensibles qui nécessitent des contrôles fréquents.
- Sécurité : identification claire du câblage électrique piscine et interruption facilitée de l’alimentation.
- Documentation : idéal pour les interventions externes ou la revente de la piscine.
Pour approfondir sur la prévention des retours d’eau et l’installation des vannes, consultez le guide exhaustif sur le clapet anti-retour et schéma associé, un élément clé souvent négligé dans la conception du local technique.
Normes et conseils pour une installation piscine conforme et durable
Le respect des normes est impératif pour garantir la sécurité des utilisateurs et la pérennité de l’installation piscine. Le schéma local technique piscine n’échappe pas à cette règle. L’ensemble de l’équipement doit satisfaire aux prescriptions mentionnées dans la réglementation électrotechnique, mais aussi environnementale. La bonne intégration des composants dans le local technique, ainsi que le respect des distances de sécurité, facilite la conformité lors des contrôles réglementaires.
Divers points de vigilance sont à considérer :
- Protection électrique : mise à la terre, disjoncteurs différentiels adaptés, câblage conforme NF C 15-100.
- Aération suffisante : éviter l’humidité excessive pour limiter la corrosion.
- Accessibilité : espace libre pour intervention et sécurité des personnes.
- Matériaux résistants : privilégier des matériaux étanches et durables.
Le respect de ces critères améliore la durabilité et réduit les coûts liés à l’entretien piscine. Une installation bien pensée est synonyme de tranquillité pour les utilisateurs. À noter que pour ceux qui souhaitent découvrir des projets récents ou s’inspirer d’exemples, la série de piscines performantes présentées à Châtillon en 2026 illustre parfaitement les standards modernes d’intégration et de conception locale technique.
Qu’est-ce qu’un schéma local technique piscine ?
C’est un plan détaillé qui représente l’emplacement et l’interconnexion des équipements du local technique piscine, incluant hydraulique et électrique.
Pourquoi est-il important de respecter la norme NF C 15-100 ?
Cette norme garantit la sécurité électrique dans les espaces humides comme les locaux techniques piscine, en réduisant les risques d’électrocution.
Comment dimensionner la pompe piscine selon la taille du bassin ?
On calcule le débit nécessaire pour renouveler 100 % du volume d’eau en environ 4 heures, ce qui garantit une filtration efficace et un bon équilibre de l’eau.
Quel est l’intérêt d’un clapet anti-retour dans le local technique ?
Il empêche le reflux d’eau, évitant ainsi des pannes et assurant une bonne circulation dans le circuit hydraulique, essentiel à la durabilité de l’installation.
Comment le schéma local technique facilite-t-il l’entretien piscine ?
Il permet d’identifier rapidement les composants et les circuits, rendant les opérations de maintenance plus simples et sécurisées.
