La maîtrise du schéma filtre piscine devient un enjeu majeur pour garantir une qualité eau piscine optimale et prolonger la durée de vie des équipements. À travers une compréhension fine de ses mécanismes, il est possible d’optimiser non seulement la circulation eau piscine mais aussi les phases d’entretien nécessaires. Depuis la sélection du matériel jusqu’à la mise en place du système, chaque étape doit être pensée avec minutie pour assurer une filtration efficace et un confort de baignade irréprochable.
Ce paysage technique attire aujourd’hui de nombreux passionnés et professionnels, soucieux d’acquérir une vision claire du fonctionnement des composants clés et de leur intégration dans le local technique. En s’appuyant sur un schéma filtrant précis, l’installation peut être ajustée pour maximiser les performances tout en limitant l’usure et la consommation énergétique. L’analyse des différents types de filtres, la gestion de la pression ou encore les bonnes pratiques d’entretien participent à cet objectif de valorisation des installations.

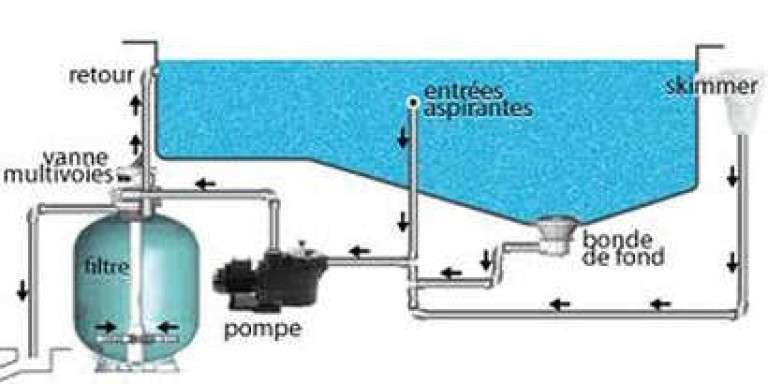

Décodage du schéma filtre piscine : éléments clés et flux de circulation
Le schéma filtre piscine est avant tout une représentation visuelle du trajet emprunté par l’eau au sein du système de filtration. Comprendre ce circuit est essentiel pour savoir comment s’opère la filtration eau piscine et identifier la fonction de chaque équipement. Généralement, le processus débute par l’aspiration de l’eau via les crépines ou les skimmers qui captent les impuretés flottantes.
Ensuite, l’eau passe par la pompe de filtration qui génère la pression nécessaire à sa circulation. Une fois aspirée, l’eau est dirigée vers le filtre, cœur du système, où les particules fines sont retenues par différents médias filtrants (sable, cartouche, diatomée). Après cette étape, l’eau purifiée rejoint la piscine via les buses de refoulement.
Ce circuit, bien que simple dans son principe, nécessite un assemblage précis pour ne pas entraver le débit et la pression. Par exemple, l’emplacement du filtre par rapport à la pompe peut influencer la performance globale. Un filtre installé trop haut ou trop loin de la pompe peut entraîner une perte de charge inutile et un stress accru sur le moteur.
Les composants essentiels du filtre et leur rôle
Dans la plupart des schémas, on retrouve les éléments indispensables suivants :
- Le skimmer : capte les impuretés à la surface telles que feuilles ou insectes.
- La pompe : moteur du système, crée le débit et la pression.
- Le filtre : retient les particules en suspension via un média filtrant adapté.
- Les vannes : permettent de diriger l’eau et d’isoler des éléments pour maintenance.
- Les buses de refoulement : renvoient l’eau propre dans le bassin, favorisant une bonne circulation.
Ce schéma facilite le repérage rapide des points sensibles en cas de moindre performance ou d’anomalie, notamment une baisse de pression filtre piscine qui est souvent le premier indicateur d’un besoin d’entretien.
Fonctionnement filtre piscine : principes physiques et maintenance courante
Le fonctionnement filtre piscine repose sur une série de phénomènes physiques simples mais déterminants pour la qualité eau piscine. En pompant l’eau du bassin, le système vise à la débarrasser des particules solides afin d’obtenir un environnement sain. Selon le type de filtre choisi, le procédé variera mais le but reste identique.
Par exemple, dans un filtre à sable, l’eau traverse un lit de grains de sable qui retient les impuretés grâce à leur texture poreuse. Ce média est très performant avec une capacité à retenir des particules de l’ordre de 20 à 40 microns. À l’inverse, les filtres à cartouche offrent une filtration plus fine, souvent proche de 10 microns, ce qui permet une eau exceptionnellement claire, mais demande un entretien plus fréquent.
L’importance de la pression dans le fonctionnement du filtre
La pression filtre piscine joue un rôle critique : elle traduit la résistance que rencontre l’eau dans le média filtrant. Au démarrage, la pression est basse. Progressivement, elle augmente au fur et à mesure que les saletés s’accumulent, signalant un encrassement du filtre. Un pic de pression élevé indique souvent qu’il est temps de nettoyer ou de contre-laver le filtre.
Entretenir son filtre régulièrement permet de garantir une filtration optimale. Une négligence peut entraîner une baisse du débit, un surcoût énergétique et un impact négatif sur la circulation et le traitement chimique de l’eau.
Pour comprendre précisément comment résoudre certains problèmes liés au groupe filtration, il est intéressant de consulter des ressources spécialisées sur des questions comme le code erreur pompe piscine ou l’entretien des robots de nettoyage en complément.
Optimisation installation filtre piscine : adapter son système au bassin
Optimiser son installation ne se limite pas à choisir un filtre performant. L’adaptation au volume d’eau de la piscine, le positionnement du matériel, mais aussi le choix du type de filtre sont déterminants pour une filtration efficace. Un dimensionnement incorrect du filtre ou une mauvaise alimentation en eau peuvent compromettre la qualité de filtration.
Par exemple, un bassin de grande taille nécessitera un filtre dont le débit nominal correspond à environ 1/3 du volume d’eau par heure, pour assurer un renouvellement complet en 6 heures environ. Par ailleurs, le schéma local technique piscine doit être conçu de manière à faciliter la maintenance et éviter des interventions lourdes et coûteuses.
Un aspect souvent sous-estimé est la gestion des vannes et des tuyauteries. Un montage avec des passages fluides et sans coudes excessifs améliore non seulement la circulation eau piscine mais prévient aussi les zones mortes où les impuretés pourraient stagner. Intégrer une vanne multivoies à 6 positions permet de gérer plusieurs modes d’opération comme le lavage, la filtration et la vidange.
Liste des bonnes pratiques pour une installation optimale :
- Dimensionner soigneusement pompe et filtre selon le volume du bassin.
- Installer la pompe en position basse par rapport au niveau d’eau pour éviter l’amorçage difficile.
- Limiter le nombre de coudes dans la tuyauterie pour réduire la perte de charge.
- Privilégier des supports stables et isolant les bruits des équipements.
- Prévoir un accès direct pour le nettoyage et le remplacement du média filtrant.
Une étude approfondie complète peut être trouvée dans des guides techniques, notamment via des exemples comme celui proposé pour une installation schéma local technique piscine.
Les différents types de filtres piscine et leur impact sur la filtration
Choisir le bon type de filtre est une étape cruciale. Il existe trois grandes familles de filtres dont chacune présente des spécificités adaptées à des besoins précis :
| Type de filtre | Principe de fonctionnement | Avantages | Inconvénients | Exemple d’utilisation |
|---|---|---|---|---|
| Filtre à sable | Filtration par passage de l’eau dans un lit de sable | Simple à entretenir, coût modéré, robuste | Filtration moins fine, nécessite un contre-lavage régulier | Piscines résidentielles de taille moyenne à grande |
| Filtre à cartouche | Filtration mécanique à travers une cartouche de tissu plissé | Filtration fine, consommation d’eau réduite | Entretien plus fréquent, sensibilité aux colmatages | Piscines de petite taille, bassins de faible fréquentation |
| Filtre diatomée | Filtration très fine grâce à une poudre de diatomées | Qualité d’eau exceptionnelle, filtration très fine | Coût élevé, entretien plus complexe | Usage professionnel ou piscines haut de gamme |
Une bonne connaissance de ces technologies permet de faire un choix éclairé pour allier performance avec facilité d’entretien. Ce type d’analyse est aussi essentiel pour comprendre la meilleure stratégie d’entretien filtre piscine.
Entretien filtre piscine : conseils pour préserver efficacité et durée de vie
L’entretien filtre piscine figure parmi les tâches incontournables pour garantir une filtration optimale. Il ne suffit pas d’avoir un système performant : son bon fonctionnement dépend de soins réguliers et adaptés. Omettre ce volet peut entraîner une prolifération d’algues, une turbidité de l’eau ou une détérioration prématurée du filtre.
Le nettoyage doit être effectué selon le type de filtre. Pour les filtres à sable, un contre-lavage est conseillé dès que la pression filtre piscine augmente de 0,3 à 0,5 bar au-delà de la pression normale. Cela permet d’éliminer les particules saturées du média, restaurant ainsi le bon écoulement. Pour les cartouches, un lavage à l’eau claire suivi d’un trempage dans un produit détergent est recommandé.
Il est également recommandé d’introduire des étapes complémentaires telles que l’inspection des joints et l’examen du manomètre pour détecter tout dysfonctionnement. Selon la fréquence d’utilisation et les conditions extérieures, un entretien régulier prévient les incidents et optimise la longévité du matériel.
Enfin, l’entretien n’est pas qu’une opération mécanique. Il faut aussi veiller à une circulation eau piscine correcte et à un équilibre chimique de l’eau, paramètre indispensable pour préserver les filtres. Des ressources détaillées à ce sujet sont disponibles, notamment pour l’entretien du pH et du sel de piscine afin d’éviter l’accumulation de particules nuisibles sur le filtre.
Pour réinitialiser ou intervenir sur certains équipements associés, comme les robots de nettoyage, il peut être utile de consulter des tutoriels spécifiques, par exemple sur réinitialiser robot Zodiac, afin d’assurer une synergie parfaite entre filtration et nettoyage automatique.
Comment identifier une baisse de performance du filtre piscine ?
Une baisse de débit ou une montée anormale de la pression sur le manomètre sont les signes principaux indiquant qu’il faut nettoyer ou remplacer les médias filtrants.
Quel est le meilleur type de filtre pour une grande piscine familiale ?
Le filtre à sable est généralement recommandé pour les grandes piscines grâce à sa robustesse et sa facilité d’entretien.
À quelle fréquence doit-on nettoyer le filtre ?
En règle générale, un nettoyage ou contre-lavage tous les 2 à 4 semaines durant la saison d’utilisation est conseillé, mais cela peut varier selon la fréquentation et l’environnement.
Comment optimiser la circulation de l’eau dans la piscine ?
Équiper son installation avec des buses bien positionnées, réduire les coudes dans la tuyauterie et assurer un bon réglage des vannes facilitent une circulation optimale.
Quels sont les dangers d’un filtre mal entretenu ?
Un filtre encrassé entraîne une eau trouble, favorise les bactéries et algues, augmente la consommation électrique et peut endommager la pompe.
